扭转弹簧技术标准

1. 扭转弹簧的结构形式分类：外臂扭转弹簧，内臂扭转弹簧，中心臂扭转弹簧，平列双扭弹簧，直臂扭转弹簧，单臂弯曲扭转弹簧

2. 极限偏差等级：弹簧特性与尺寸的极限偏差分为1、2、3三个等级，各项目的等级应根据使用需要分别独立选定。

3. 弹簧特性：一般不作规定，在特殊需要时客户在图纸中确定。

4. 弹簧特性的极限偏差：特性有规定时，在指定扭转角时的扭矩极限偏差按下式确定：

扭矩的极限偏差=±（计算扭转角×β1+β2）×M’
  弹簧特性的极限偏差可不对称使用，其公差值不变
  M’——弹簧刚度

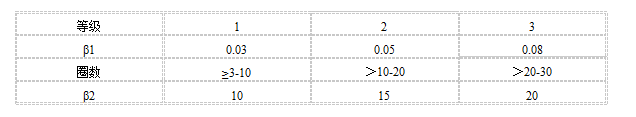

 β1、β2按下列表的规定

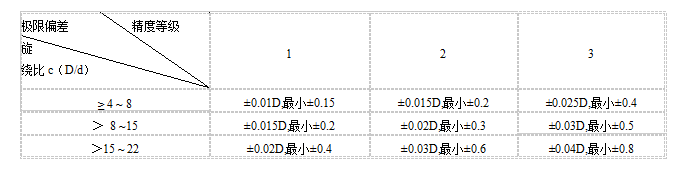

1)弹簧外径1. 弹簧的尺寸及极限偏差

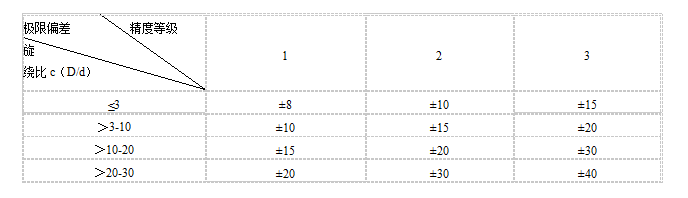

2）自由角度（有特性要求的弹簧，自由角度不作考虑） 单位：°

表中所列极限偏差数值，适用于旋绕比为4-22的弹簧

3）弹簧自由长度（密卷弹簧的自由长度不作考虑）

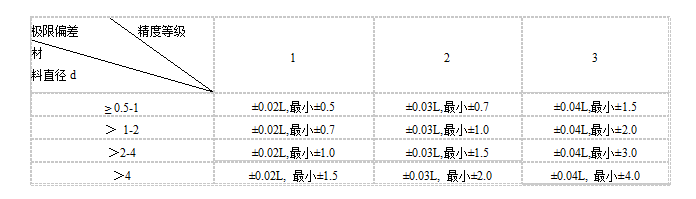

4)弹簧扭臂长度

5)扭转弹簧扭臂的弯曲角度 单位：°
